Røykgass- og avgasskanaler
Løsninger for varme gasser, temperaturvariasjoner og bevegelser i kanalsystemer, røykgasskanaler og avgassføringer.
TEKSTILKOMPENSATORER
Tekstilkompensatorer for røykgass og avgass
Skreddersydde løsninger for termiske bevegelser, vibrasjoner og krevende driftsforhold i industri, energi og prosessanlegg.
SVOGER AS bistår norske industribedrifter med vurdering av tekstilkompensatorer og vevkompensatorer tilpasset temperatur, medium, bevegelser, geometri og installasjonssituasjon.
OMRÅDE
Hva er tekstilkompensatorer?
Tekstilkompensatorer, også omtalt som vevkompensatorer, brukes i kanal- og avgassystemer der temperatur, bevegelser og plassforhold stiller høye krav til løsningen. De tar opp termisk ekspansjon, vibrasjoner og forskyvninger i anlegg der stive eller tunge løsninger ikke alltid er det riktige valget.

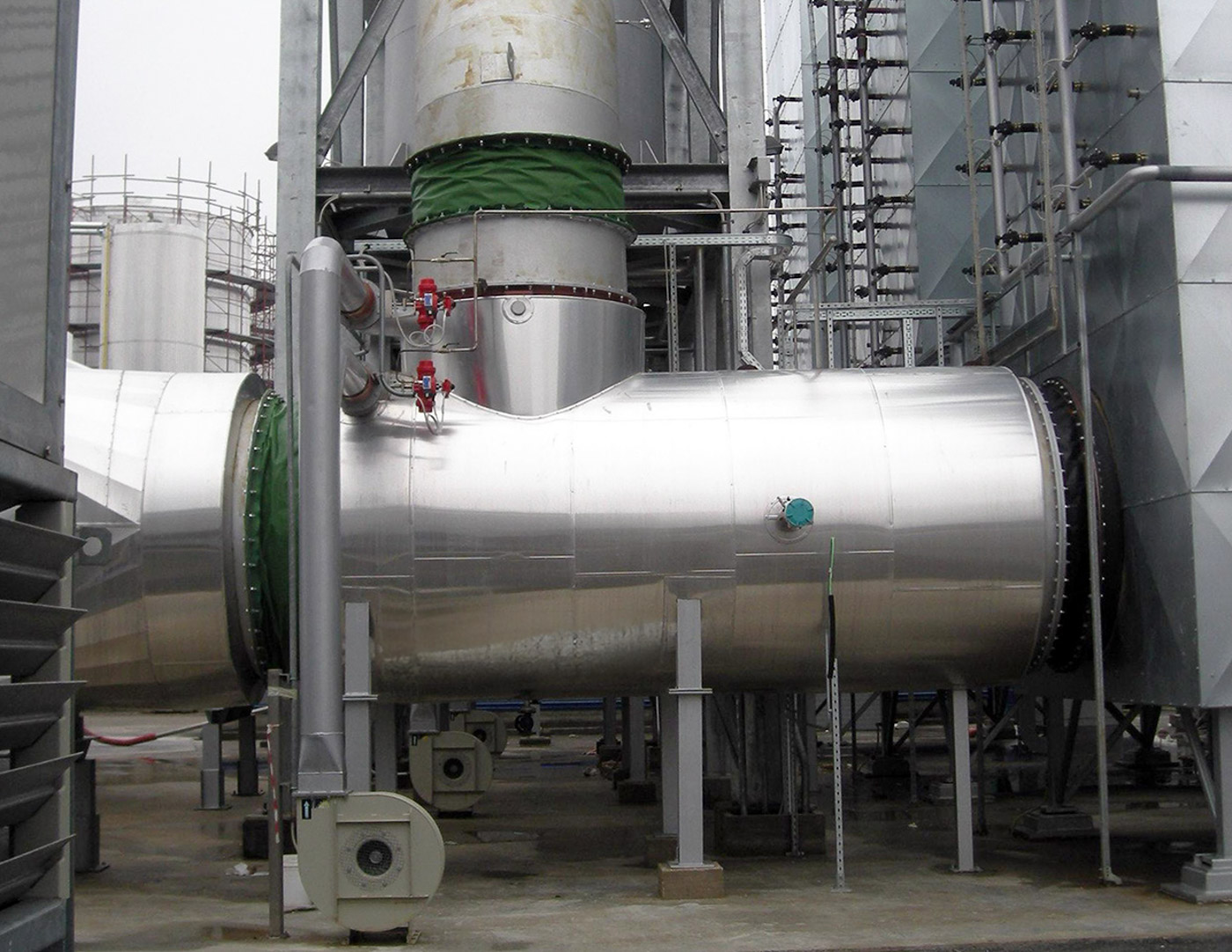

Sammenlignet med mer tradisjonelle løsninger kan tekstilkompensatorer være et godt alternativ i kanalsystemer for røykgass og avgass, spesielt der det er behov for lav vekt, fleksibilitet, store bevegelser og tilpasning til kompliserte geometrier.
Løsningene vurderes ut fra temperatur, medium, bevegelser, trykkforhold og hvor i anlegget kompensatoren skal brukes — for eksempel i HRSG, kjelanlegg, filter- og renseanlegg, kanaloverganger eller gjennomføringer.
BRUKSOMRÅDER
Typiske bruksområder
Tekstilkompensatorer og vevkompensatorer brukes i mange typer industrielle anlegg. Typiske bruksområder er blant annet:
HRSG og kjelanlegg
Egnet for krevende soner i varmegjenvinningskjeler, HRSG og andre anlegg med høy termisk belastning.
Gassturbiner og luftinntak
Brukes i systemer der vibrasjoner, bevegelser og temperatur må håndteres på en sikker måte.
Filter, scrubbere og renseanlegg
Aktuelt i filter-, scrubber- og renseanlegg med røykgassrensing, støv, kjemisk påvirkning eller krevende prosessforhold.
Vegg-, tak- og gulvgjennomføringer
Løsninger for kritiske passasjer der tetthet, bevegelse og temperatur må ivaretas samtidig, også ved retrofit og utskifting.
Store kanaloverganger
Når anlegget krever skreddersydde løsninger tilpasset form, plass og drift.
VURDERING
Hva må vurderes før valg av løsning?
Temperatur og medium
Valg av konstruksjon og materialoppbygning må ta hensyn til temperatur, gassammensetning, kondensat og eventuell kjemisk påvirkning.
Bevegelser og vibrasjoner
Det må vurderes hvilke aksiale, laterale og kombinerte bevegelser løsningen skal ta opp i faktisk drift og ved oppstart/stans.
Geometri og plassforhold
Kanalutforming, tilgjengelig montasjeplass, flensløsning og tilstøtende komponenter påvirker hvilken løsning som er egnet.
Trykk og tetthet
Installasjonspunktet må vurderes med tanke på trykkforhold, tetthetskrav, lekkasjekontroll og driftsmessig sikkerhet.
FORDELER
Hvorfor velge tekstilkompensatorer?
Tar opp store bevegelser
Kan håndtere både aksiale, laterale og kombinerte bevegelser i anlegget.
Lav vekt og høy fleksibilitet
En lettere løsning kan gi enklere håndtering, mindre belastning på konstruksjonen og større frihet i kanalutforming og montasje.
Tilpasses anlegget
Løsningene kan utformes etter temperatur, medium, geometri, bevegelse og plassforhold. Det finnes ulike oppbygninger og materialkombinasjoner tilpasset alt fra luft og avgass til røykgass og mer krevende prosessmiljøer.
Egnet for krevende driftsmiljøer
Kan brukes i applikasjoner med høye temperaturer, røykgass, avgass og utfordrende prosessforhold.
GJENNOMFØRINGER

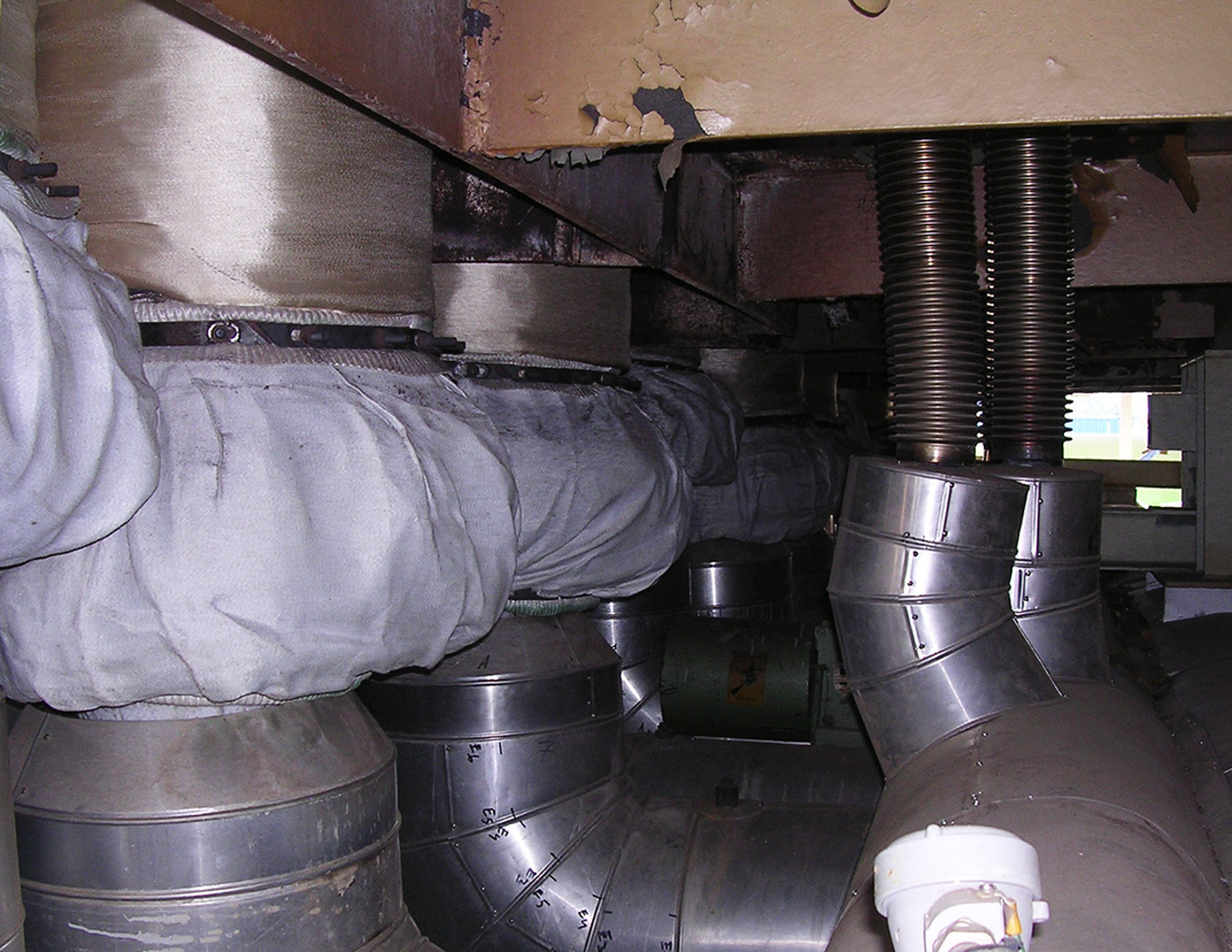

Gjennomføringer er ofte blant de mest krevende punktene i anlegget
Ved vegg-, tak- og gulvgjennomføringer må løsningen håndtere temperatur, bevegelse, tetthet og mekanisk påvirkning samtidig. I slike soner er det viktig å velge en løsning som er tilpasset de faktiske driftsforholdene, ikke bare nominelle mål.
For HRSG, kjelanlegg og andre høytemperaturapplikasjoner kan tekstile løsninger være et aktuelt valg i kritiske passasjer der standardløsninger ofte får kort levetid, eller der retrofit og utskifting må tilpasses eksisterende geometri.
RELATERTE OMRÅDER

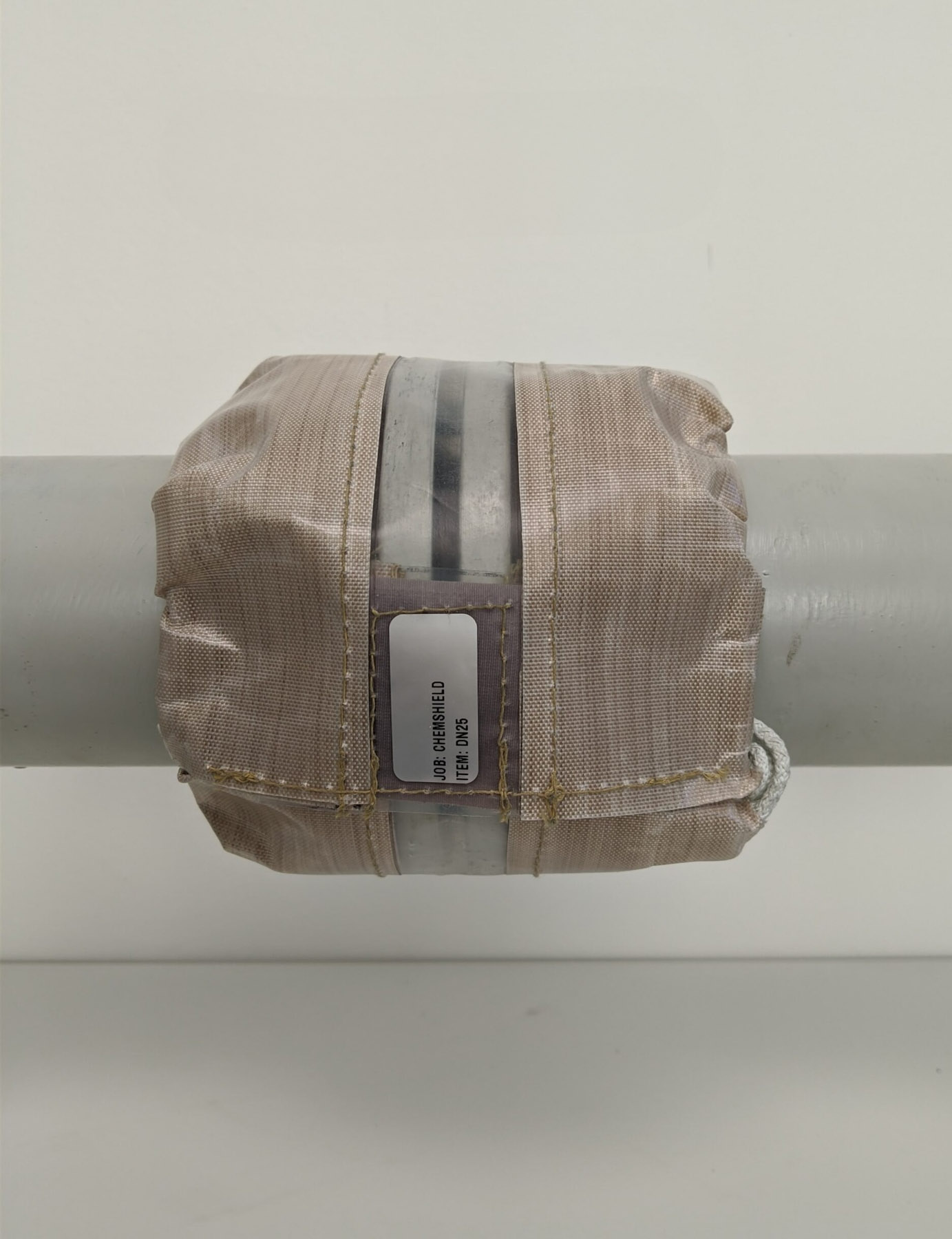

Andre relaterte tekstilløsninger
I enkelte applikasjoner kan det også være aktuelt med andre tekstile løsninger i tilknytning til samme anlegg. Se også vår oversikt over kompensatorer for andre typer løsninger til industri og prosessanlegg, eller send en forespørsel dersom du vil avklare hva som er mest relevant.
FAQ
Vanlige spørsmål
Hva er forskjellen mellom tekstilkompensatorer, vevkompensatorer og metalliske kompensatorer?
Tekstilkompensatorer og vevkompensatorer brukes her som likeverdige betegnelser. De er ofte aktuelle i kanal- og avgassystemer der lav vekt, store bevegelser og tilpasning til geometri er viktig, mens metalliske kompensatorer oftere brukes i rørsystemer med andre trykk- og konstruksjonskrav.
Hvor brukes vevkompensatorer i industrien?
De brukes blant annet i røykgasskanaler, avgassystemer, kanalsystemer, HRSG, kjelanlegg, filter- og renseanlegg, luftinntak samt ved vegg-, tak- og gulvgjennomføringer.
Hvilke data bør sendes ved en forespørsel?
Det er nyttig å sende temperatur, medium, trykk, forventede bevegelser, mål eller tegning, bilder fra installasjonspunktet og gjerne informasjon om eksisterende løsning dersom noe skal skiftes ut eller bygges om.
Kan tekstilkompensatorer brukes ved retrofit eller utskifting?
Ja, tekstilkompensatorer brukes ofte ved retrofit og utskifting av eksisterende løsninger, særlig når det er behov for bedre fleksibilitet, tilpasning til geometri eller håndtering av endrede driftsforhold.
FORESPØRSEL
Trenger du vurdering eller utskifting av tekstilkompensatorer?
Vi bistår gjerne med vurdering av løsning for nye anlegg, retrofit, utskiftinger og tekniske forespørsler. For å kunne gi en presis vurdering er det nyttig å sende relevant informasjon om applikasjonen. Se også vår side om kompensatorer dersom du vurderer flere typer løsninger.
Det er nyttig å sende oss:
- mål eller tegning
- temperatur og medium
- trykkforhold
- forventede bevegelser
- bilder fra installasjonsstedet
- informasjon om dagens løsning, hvis noe skal skiftes ut
